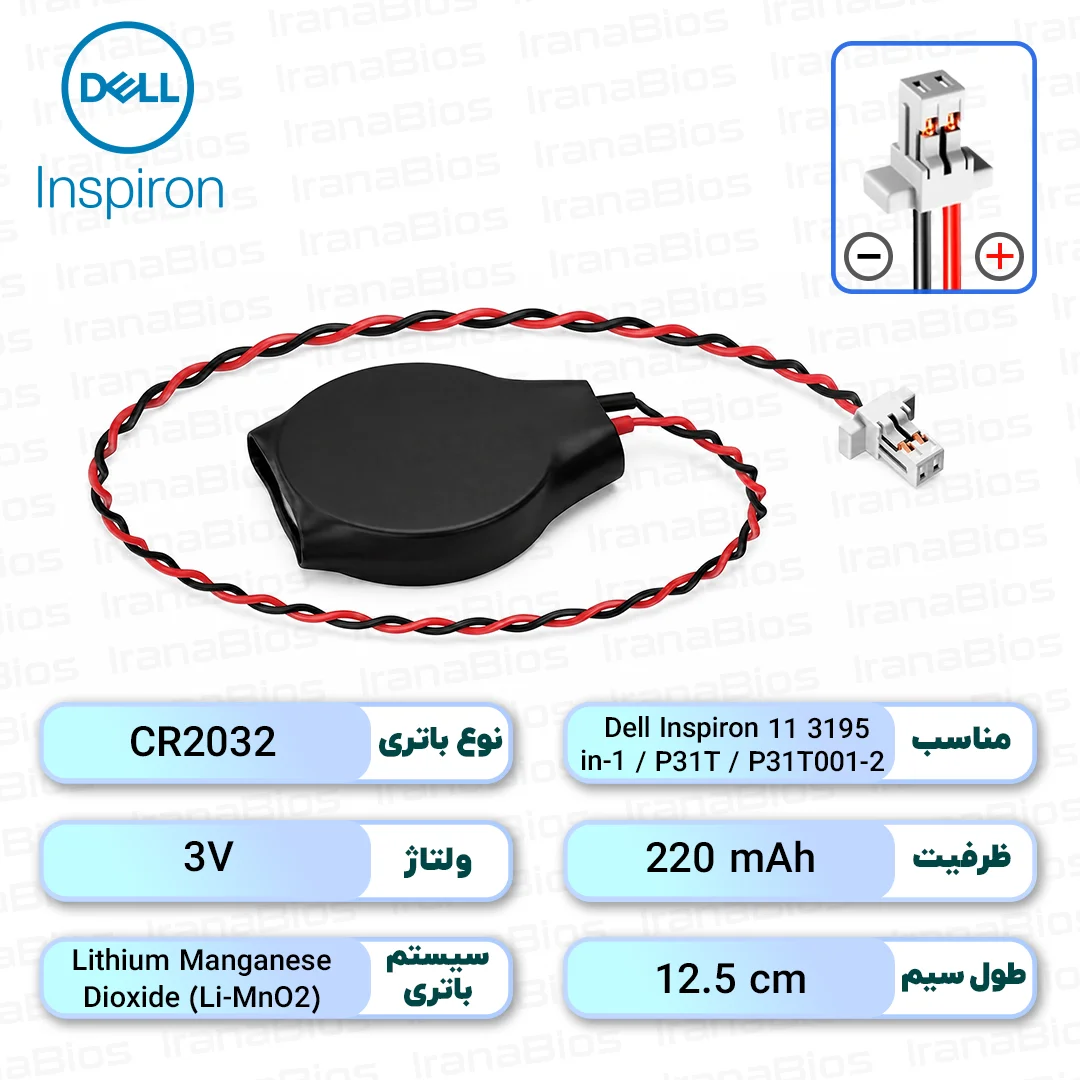

باتری بایوس لپ تاپ Dell Inspiron 11 3195 2-in-1 / P31T / P31T001

سازگاری باتری بایوس لپ تاپ Dell Inspiron 11 3195 2-in-1 با برد و قاب دستگاه

این باتری بایوس لپ تاپ Dell Inspiron 11 3195 2-in-1 مخصوص همین مدل ساخته شده است. کدهای P31T و P31T001 هم مربوط به همین مدل هستند. باتری CMOS یک سلول کوچک روی مادربرد است. وقتی لپ‌تاپ خاموش و از برق جداست، این سلول ساعت سیستم و تنظیمات BIOS را نگه می‌دارد. BIOS نرم‌افزار پایه‌ی مادربرد است که قبل از ویندوز اجرا می‌شود. به این باتری باتری RTC هم می‌گویند. RTC مدار ساعت روی برد است که در حالت خاموش هم زمان را می‌شمارد. برای اینکه باتری روی Dell Inspiron 11 3195 2-in-1 درست کار کند، چهار چیز باید با دستگاه بخواند: سلول، کانکتور، طول سیم و جهت قطب‌ها.

سلول CR2032 با شیمی Li-MnO2

داخل این پک یک سلول CR2032 ساخت ژاپن قرار دارد. در کد CR2032، دو رقم اول قطر سلول را نشان می‌دهد که ۲۰ میلی‌متر است. دو رقم آخر ضخامت را به دهم میلی‌متر نشان می‌دهد، یعنی ۳.۲ میلی‌متر. ولتاژ سلول ۳ ولت و ظرفیتش 220mAh است. ظرفیت یعنی مقدار انرژی ذخیره‌شده؛ هرچه بیشتر باشد، باتری دیرتر خالی می‌شود. شیمی سلول لیتیم دی‌اکسید منگنز (Li-MnO2) است و شارژ نمی‌شود. ولتاژ این شیمی تا نزدیک پایان عمر تقریباً ثابت می‌ماند، پس ساعت تا آخر کار دقیق می‌ماند. خودتخلیه‌ی آن هم کم است. خودتخلیه یعنی اینکه باتری بدون مصرف، کم‌کم شارژش را از دست بدهد. به همین دلیل عمر مفید این سلول، بسته به شرایط نگهداری، ۵ تا ۱۰ سال است. وزن کل پک حدود ۴ گرم است.

کانکتور JST SH 1.0mm دوپین

کانکتور همان سوکت کوچک سر سیم است که به مادربرد وصل می‌شود. این باتری کانکتور JST SH 1.0mm دوپین دارد و فاصله‌ی دو پین آن ۱ میلی‌متر است. کانکتور JST 1.25mm ظاهر مشابهی دارد، ولی کمی درشت‌تر است و این دو جای هم نمی‌روند. اگر کانکتور جا نرفت، آن را با فشار جا نیندازید، چون پین‌های سوکت روی برد آسیب می‌بینند.

طول سیم ۱۲.۵ سانتی‌متر

سیم باید از جای باتری تا سوکت روی برد برسد. سیم کوتاه‌تر به سوکت نمی‌رسد و اگر به‌زور کشیده شود، اتصال شل می‌شود. سیم خیلی بلندتر هم زیر قاب تا می‌خورد و جا نمی‌شود. طول ۱۲.۵ سانتی‌متری این پک برای همین مسیر در نظر گرفته شده است.

جهت قطب‌ها

در این پک، قطب مثبت سمت راست و قطب منفی سمت چپ کانکتور است. این جهت باید با سوکت مادربرد بخواند. اگر سیم‌کشی برعکس باشد، باتری کار نمی‌کند و به مدار RTC هم فشار می‌آید. بعضی باتری‌های عمومی بازار ممکن است کانکتور هم‌اندازه ولی سیم‌کشی معکوس داشته باشند. پس هم‌اندازه بودن کانکتور به‌تنهایی کافی نیست.

نشانه‌های تمام شدن باتری RTC و مراحل تعویض در Inspiron 11 3195

وقتی باتری RTC خالی شود، لپ‌تاپ بعد از هر بار قطع کامل برق، ساعت و تاریخ را از دست می‌دهد. در لپ‌تاپ‌های Dell این دو پیام در این وضعیت رایج‌اند: «Time-of-day not set – please run SETUP program» و «Invalid configuration information – please run SETUP program». تاریخ اشتباه سیستم در مرورگر هم مشکل ایجاد می‌کند. در این حالت بعضی سایت‌ها خطای گواهی امنیتی می‌دهند، چون مرورگر تاریخ را نادرست می‌بیند. برای تعویض باتری روی Dell Inspiron 11 3195 2-in-1 این ترتیب را رعایت کنید:

• شارژر را جدا کنید و لپ‌تاپ را کامل خاموش کنید. حالت Sleep کافی نیست.
• بعد از باز کردن قاب، اول کانکتور باتری اصلی را از برد جدا کنید و بعد سراغ باتری بایوس بروید.
• برای جدا کردن باتری قدیمی، خود کانکتور را بگیرید و بکشید، نه سیم آن را.
• باتری نو را با جهت درست وصل کنید و سیم را بدون تا خوردن در مسیر قبلی بخوابانید.
• بعد از روشن کردن، وارد BIOS شوید و ساعت، تاریخ، ترتیب بوت و حالت SATA را دوباره تنظیم کنید.

ترتیب بوت مشخص می‌کند لپ‌تاپ از کدام حافظه بالا بیاید. حالت SATA نحوه‌ی ارتباط برد با هارد یا SSD است. اگر این حالت به پیش‌فرض برگشته باشد و با تنظیم قبلی فرق کند، ممکن است ویندوز بالا نیاید. این کالا نو و آکبند است و ۲۴ ماه گارانتی تعویض بدون قید و شرط دارد. اگر لپ‌تاپ دیگری از همین سری دارید، صفحه‌ی باتری بایوس دل اینسپایرون را ببینید. برای سری‌های دیگر Dell هم بخش خرید باتری بایوس دل وجود دارد.

سوالات متداول

می‌شود یک سکه‌ای CR2032 معمولی را جای این باتری گذاشت؟

سلول داخل پک همان CR2032 است، ولی سلول معمولی سیم و کانکتور ندارد. لحیم کردن سیم به بدنه‌ی سلول بدون ابزار مناسب، سلول را داغ می‌کند و ممکن است جهت قطب‌ها هم اشتباه شود. پک آماده با کانکتور JST SH 1.0mm و سیم ۱۲.۵ سانتی‌متری، این ریسک‌ها را ندارد.

با تعویض باتری CMOS فایل‌ها یا ویندوز پاک می‌شود؟

نه. باتری CMOS فقط ساعت و تنظیمات BIOS را نگه می‌دارد و به اطلاعات هارد یا SSD ربطی ندارد. بعد از تعویض، تنها کاری که باید بکنید تنظیم دوباره‌ی ساعت، تاریخ و گزینه‌های BIOS است.

از کجا بفهمم مشکل لپ‌تاپ من از باتری بایوس لپ تاپ Dell Inspiron 11 3195 2-in-1 است؟

نشانه‌ی اصلی این است که ساعت و تاریخ فقط بعد از قطع کامل برق به هم می‌ریزد. اگر لپ‌تاپ در حالت عادی روشن می‌شود و فقط این مشکل را دارد، احتمال زیاد مشکل از باتری است. برای آشنایی بیشتر با این قطعه در مدل‌های مختلف، صفحه‌ی باتری بایوس را ببینید.
