باتری بایوس DELL

باتری بایوس لپ تاپ دل یک سلول سکه‌ای ۳ ولتی است که داخل روکش حرارتی پیچیده شده و با دو سیم کوتاه و یک کانکتور ریز به مادربرد وصل می‌شود. کارش ساده است: وقتی شارژر جداست و باتری اصلی هم خالی یا قطع است، ساعت داخلی (RTC) و تنظیماتی را که بایوس در حافظه‌ی CMOS نگه می‌دارد زنده نگه دارد. در ایرانا بایوس برای دل بیش از ۴۹۰ مدل باتری فهرست کرده‌ایم و آمار همین فهرست نشان می‌دهد که سختی کار در انتخاب سلول نیست؛ در کانکتور، طول سیم و جهت سیم قرمز است.

باتری بایوس لپ تاپ دل از نزدیک: سلول‌ها به زبان عدد

از باتری‌های دل، تقریباً همه سلول CR2032 دارند؛ یعنی ۹۹ درصد. این سلول ۲۰ میلی‌متر قطر و ۳٫۲ میلی‌متر ضخامت دارد، ولتاژش ۳ ولت است و ظرفیتش حدود ۲۲۰ میلی‌آمپرساعت. شیمی‌اش لیتیم دی‌اکسید منگنز است و شارژ نمی‌شود. چهار مورد باقی‌مانده استثناهایی هستند که باید جدی گرفت:

• Latitude 7400 2-in-1 سلول شارژی ML1220 با کانکتور باریک JST PH دارد. مادربرد این مدل باتری را شارژ می‌کند، پس نباید جای آن CR2032 گذاشت؛ سلول غیرشارژی زیر جریان شارژ باد می‌کند و ممکن است نشت کند. نسخه‌ی معمولی Latitude 7400 همان CR2032 را می‌خواهد.
• XPS 18 1810 و 1820 که کامپیوتر همه‌کاره‌اند، سلول CR2016 دارند؛ ضخامتش ۱٫۶ میلی‌متر است، نصف CR2032.
• Latitude 7202 Rugged تنها مدل فهرست است که سلول CR2025 می‌خواهد.

سری‌های دل و صفحه‌ی هر کدام

دسته‌بندی ما برای باتری بایوس لپ تاپ دل همان سری‌بندی خود دل است. هر سری ترکیب کانکتور و طول سیم خودش را دارد، پس اگر سری لپ‌تاپتان را می‌دانید، از صفحه‌ی همان سری شروع کنید:

• باتری بایوس لتیتیود با بیش از ۱۶۰ مدل بزرگ‌ترین بخش است: لپ‌تاپ‌های اداری و سازمانی دل، از سری‌های قدیمی D و E تا 3000، 5000، 7000 و مدل‌های Rugged. حدود دو سوم آن‌ها کانکتور JST 1.25 دارند.
• باتری بایوس اینسپایرون با بیش از ۱۴۰ مدل؛ سری خانگی دل که برعکس لتیتیود، دو سومش کانکتور کوچک‌تر JST SH دارد. چند کامپیوتر همه‌کاره و نت‌بوک‌های Mini هم در همین بخش‌اند.
• باتری بایوس پرسیژن با نزدیک ۵۰ مدل برای ورک‌استیشن‌های همراه، از M20 و M4800 تا 7780.
• باتری بایوس وسترو با بیش از ۴۰ مدل؛ لپ‌تاپ‌های کسب‌وکارهای کوچک که خیلی از بدنه‌هایشان با اینسپایرون مشترک است.

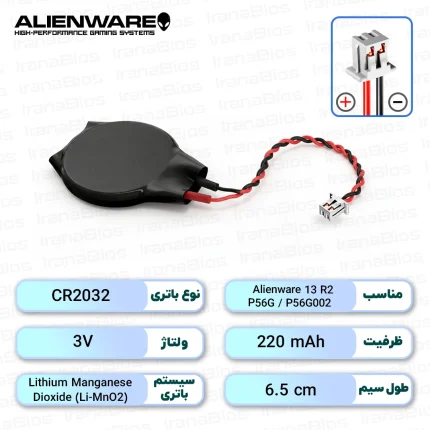

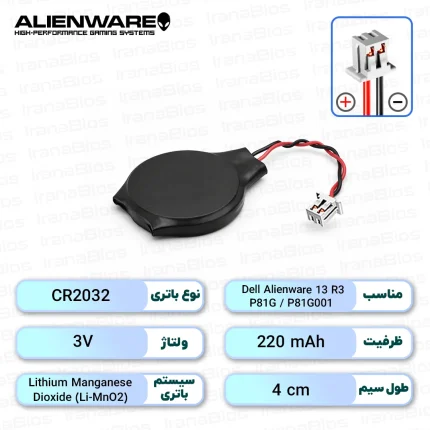

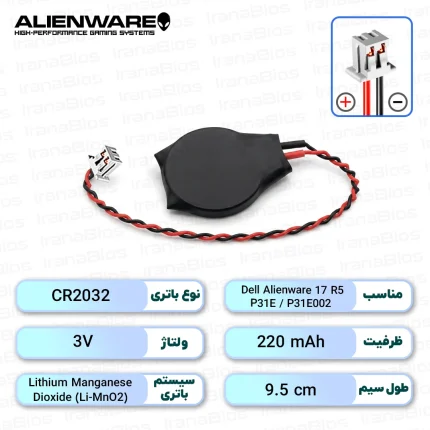

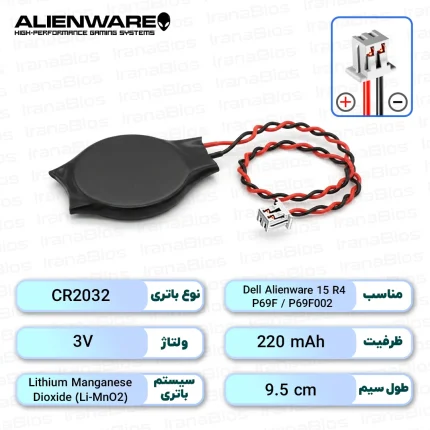

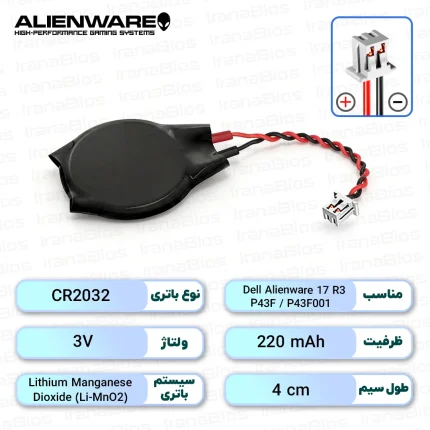

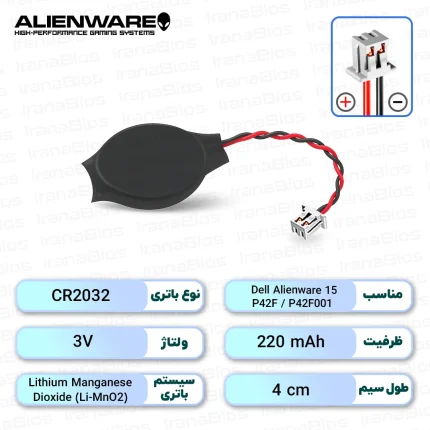

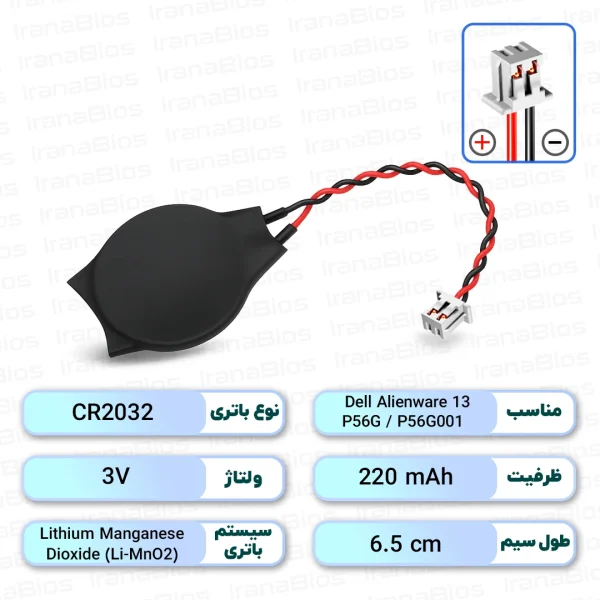

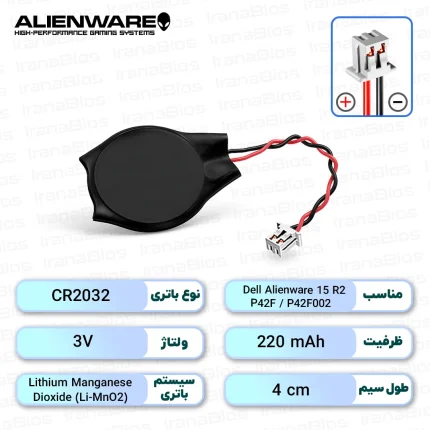

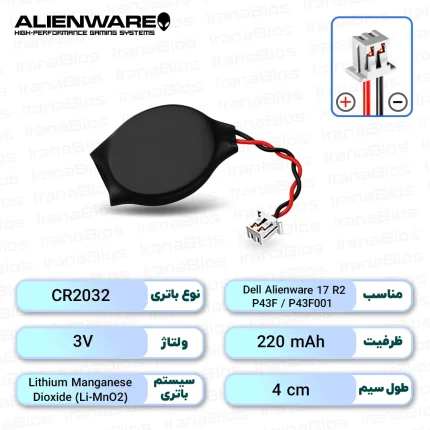

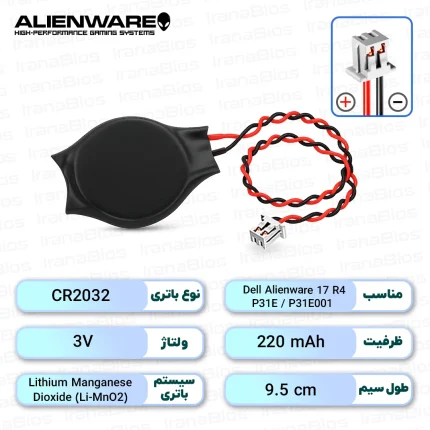

• باتری بایوس الین‌ور با بیش از ۳۰ مدل گیمینگ و چند کیس کوچک X51 و Alpha؛ همه با کانکتور JST 1.25.

سری‌های کوچک‌تر هم صفحه‌ی خودشان را دارند: XPS با بیش از ۱۰ مدل، Studio که مدل‌های Studio XPS هم داخلش است، سری گیمینگ G با مدل‌های G5 و G7، و سه بخش کوچک برای کیس‌های OptiPlex، تین‌کلاینت Wyse و Chromebook. چند باتری هم مستقیم در همین صفحه‌اند که با پارت‌نامبر شناخته می‌شوند، مثل GC02001LW00 یا 023.22032.0311. اگر روی روکش باتری قدیمی کدی شبیه این چاپ شده، همان را جستجو کنید.

JST 1.25 یا JST SH؛ اصلی‌ترین فرق باتری‌های دل

۶۲ درصد باتری‌های دل کانکتور JST 1.25 دارند و ۳۸ درصد JST SH. فاصله‌ی پین‌ها در اولی ۱٫۲۵ میلی‌متر و در دومی ۱ میلی‌متر است. اختلاف کمی به نظر می‌رسد، اما این دو به هم نمی‌خورند: SH در سوکت ۱٫۲۵ لق می‌ماند و تماس درستی نمی‌گیرد و ۱٫۲۵ اصلاً داخل سوکت SH نمی‌رود. فشار دادن کانکتور اشتباه، سوکت ریز روی برد را خراب می‌کند و کار به لحیم‌کاری می‌کشد.

در فهرست ما یک الگوی کلی دیده می‌شود: مدل‌های قدیمی‌تر و بدنه‌های ضخیم‌تر بیشتر JST 1.25 دارند و لپ‌تاپ‌های باریک و تبدیل‌شونده‌ی (2-in-1) جدیدتر بیشتر JST SH. این فقط یک الگوست، نه قانون. Latitude 5420 و Latitude 5520 هر دو اداری و از یک نسل‌اند، ولی اولی JST 1.25 دارد و دومی JST SH.

طول سیم و جهت سیم قرمز

۶۹ درصد باتری‌های دل سیم ۴ سانتی‌متری دارند و ۲۱ درصد ۶٫۵ سانتی‌متری. بقیه ۹٫۵ و ۱۲٫۵ سانتی‌متری‌اند و چهار لتیتیود Rugged سیم ۲۰ سانتی‌متری دارند. سیم کوتاه‌تر از اندازه‌ی اصلی به سوکت نمی‌رسد یا کانکتور را زیر کشش نگه می‌دارد؛ سیم خیلی بلندتر هم در بدنه‌های باریک جای جمع شدن ندارد و ممکن است زیر قاب گیر کند.

جهت قطب‌ها را برای هر محصول نوشته‌ایم. در ۶۱ درصد مدل‌ها سیم قرمز (مثبت) سمت چپ کانکتور است و در بقیه سمت راست. در بیشتر باتری‌های دل این جهت با نوع کانکتور جور است؛ JST 1.25 معمولاً مثبت چپ و JST SH مثبت راست. ولی استثنا هم داریم، مثل Vostro 1014 و Latitude 7414 Rugged که با وجود کانکتور JST 1.25 سیم مثبتشان سمت راست است. باتری با قطب برعکس، با اینکه کانکتورش در سوکت می‌نشیند، ولتاژ را برعکس به برد می‌دهد.

نشانه‌های تمام شدن باتری CMOS در لپ‌تاپ‌های دل

• پیغام «Time-of-day not set – please run SETUP program» هنگام روشن شدن؛ آشناترین نشانه در دل.
• پیغام «Invalid configuration information» و درخواست ورود به Setup یا ادامه با F1.
• ساعت و تاریخ ویندوز بعد از هر بار خالی شدن کامل باتری اصلی به عقب برمی‌گردد.
• تنظیمات بایوس مثل ترتیب بوت یا حالت ذخیره‌سازی به پیش‌فرض برمی‌گردد و ویندوز گاهی بالا نمی‌آید.

بعضی مدل‌های جدیدتر دل هم بعد از خالی شدن کامل باتری بایوس ممکن است چند بار خاموش و روشن شوند تا تصویر بیاید. این رفتار دلیل‌های دیگری هم می‌تواند داشته باشد؛ پیش از خرید، ولتاژ سلول را با مولتی‌متر بگیرید. سلول سالم نزدیک ۳ ولت نشان می‌دهد.

مدل دقیق لپ‌تاپ دل را از کجا پیدا کنیم

روی برچسب کف لپ‌تاپ دل معمولاً سه چیز به کار می‌آید: نام مدل (مثلاً Latitude 5490)، کد رگولاتوری (Reg Model) مثل P72G و سرویس‌تگ هفت‌کاراکتری. نام مدل و سرویس‌تگ در صفحه‌ی اول بایوس (کلید F2) هم دیده می‌شود. ما کد رگولاتوری را در عنوان محصولات آورده‌ایم تا تطبیق راحت‌تر باشد، اما فقط به آن تکیه نکنید؛ چند مدل با کد مشترک، باتری متفاوت دارند. مثلاً Inspiron 11 3162 و 3164 هر دو P24T هستند و کانکتورشان فرق دارد.

مطمئن‌ترین راه، نگاه کردن به باتری قدیمی است: نوع سلول (CR2032 یا ML1220)، کانکتور، طول سیم و جهت سیم قرمز. اگر شک دارید، مدل دقیق یا یک عکس واضح از باتری فعلی را برای ما بفرستید تا رایگان باتری بایوس لپ تاپ دل مناسب دستگاهتان را پیدا کنیم.

تعویض و تنظیمات بعد از آن

پیش از باز کردن قاب، شارژر را بکشید و کابل باتری اصلی را از برد جدا کنید؛ بعد چند ثانیه دکمه‌ی پاور را نگه دارید تا برق باقی‌مانده تخلیه شود. با لمس یک سطح فلزی الکتریسیته‌ی ساکن بدنتان را خالی کنید و کانکتور را با کشیدن سیم درنیاورید؛ از بدنه‌ی پلاستیکی‌اش بگیرید. بعد از تعویض با F2 وارد بایوس شوید و این‌ها را چک کنید:

1. تاریخ و ساعت.
2. ترتیب بوت و حالت UEFI.
3. حالت ذخیره‌سازی (SATA Operation). اگر قبلاً آن را از RAID On به AHCI عوض کرده بودید، دوباره همان را بگذارید، وگرنه ویندوز ممکن است بالا نیاید.
4. در لپ‌تاپ‌های سازمانی که BitLocker روشن است، ممکن است بعد از ریست CMOS کلید بازیابی خواسته شود؛ کلید را از قبل دم دست داشته باشید.

همه‌ی مدل‌های باتری بایوس لپ تاپ دل در ایرانا بایوس نو هستند، سلول ساخت ژاپن دارند و با ۲۴ ماه گارانتی تعویض به سراسر ایران ارسال می‌شوند. کانکتور، طول سیم و جهت قطب هر مدل در صفحه‌ی همان محصول نوشته شده است.
